Cartografia

Conceito e finalidade

O IBGE define Cartografia como um “conjunto de estudos e operações científicas, técnicas e artísticas” voltado à elaboração e utilização de mapas, cartas e outras formas de representação de objetos, elementos, fenômenos e ambientes físicos e socioeconômicos.

Essa definição evidencia que a Cartografia não se limita ao desenho de mapas. Ela envolve ciência, técnica, representação gráfica, análise espacial, comunicação e interpretação da informação geográfica.

Na Agrimensura, a Cartografia possui papel fundamental porque permite transformar os resultados de levantamentos topográficos, geodésicos, cadastrais, fotogramétricos e de sensoriamento remoto em produtos cartográficos capazes de representar o espaço de forma sistematizada.

A representação do território

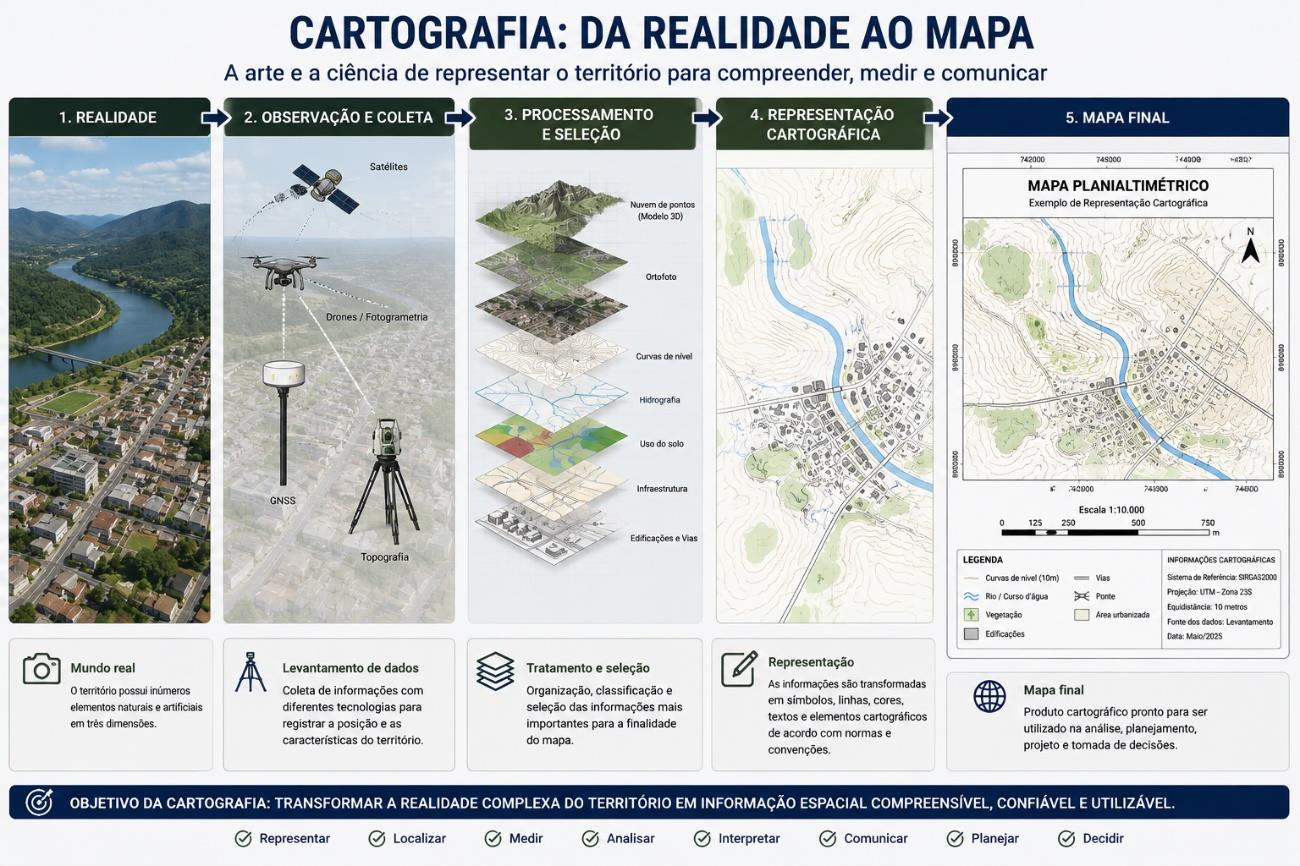

O mapa é uma representação gráfica, geralmente em escala pequena, de toda ou parte da superfície terrestre ou de determinado fenômeno espacial. O IBGE destaca que os mapas podem representar aspectos naturais, culturais e artificiais e podem estar relacionados a diferentes divisões territoriais ou temas, como municípios, estados, bacias hidrográficas e áreas de proteção ambiental.

Um mapa não reproduz o território em tamanho real. Ele realiza uma redução e seleção da realidade, utilizando uma escala, um sistema de referência, uma projeção cartográfica, símbolos e convenções para transmitir determinadas informações. Por isso, todo mapa é resultado de escolhas técnicas:

O que representar → como representar → em qual escala → utilizando qual sistema de referência → com qual finalidade.

A qualidade dessas escolhas influencia diretamente a capacidade de interpretação e utilização do produto cartográfico.

Mapa, carta e planta

Embora os termos sejam frequentemente utilizados como sinônimos no cotidiano, existem diferenças conceituais e de utilização entre mapa, carta e planta. O IBGE define carta como uma representação de uma porção da superfície terrestre no plano, geralmente em escalas médias ou grandes, destinada a usos como avaliação de distâncias, direções e localização de aspectos naturais e artificiais.

A distinção pode ser compreendida, de maneira simplificada, pela finalidade e pela escala de representação:

• Mapa: normalmente utilizado para representar áreas extensas e apresentar informações gerais ou temáticas;
• Carta: possui características mais sistemáticas e pode apresentar maior detalhamento, sendo utilizada para localização, medição e análise;
• Planta: normalmente empregada para representar áreas relativamente pequenas em escalas grandes, permitindo maior detalhamento dos elementos representados.

Essa classificação não deve ser entendida apenas pela dimensão física do documento, mas principalmente pelas características, finalidade, escala e conteúdo do produto cartográfico.

Escala cartográfica

A escala estabelece a relação entre as dimensões dos elementos representados em um mapa, carta, fotografia ou imagem e suas dimensões correspondentes no terreno. Ela pode ser apresentada de diferentes formas.

Escala numérica

É representada por uma proporção, como 1:10.000. Isso significa que uma unidade medida no documento corresponde a 10.000 unidades no terreno. Assim:

1 cm no mapa = 10.000 cm no terreno = 100 m.

Escala gráfica

É representada por uma barra graduada que permite relacionar diretamente uma distância medida no mapa com uma distância real. A escala gráfica apresenta uma vantagem importante quando o documento é ampliado ou reduzido proporcionalmente, pois a representação gráfica da escala acompanha essa alteração.

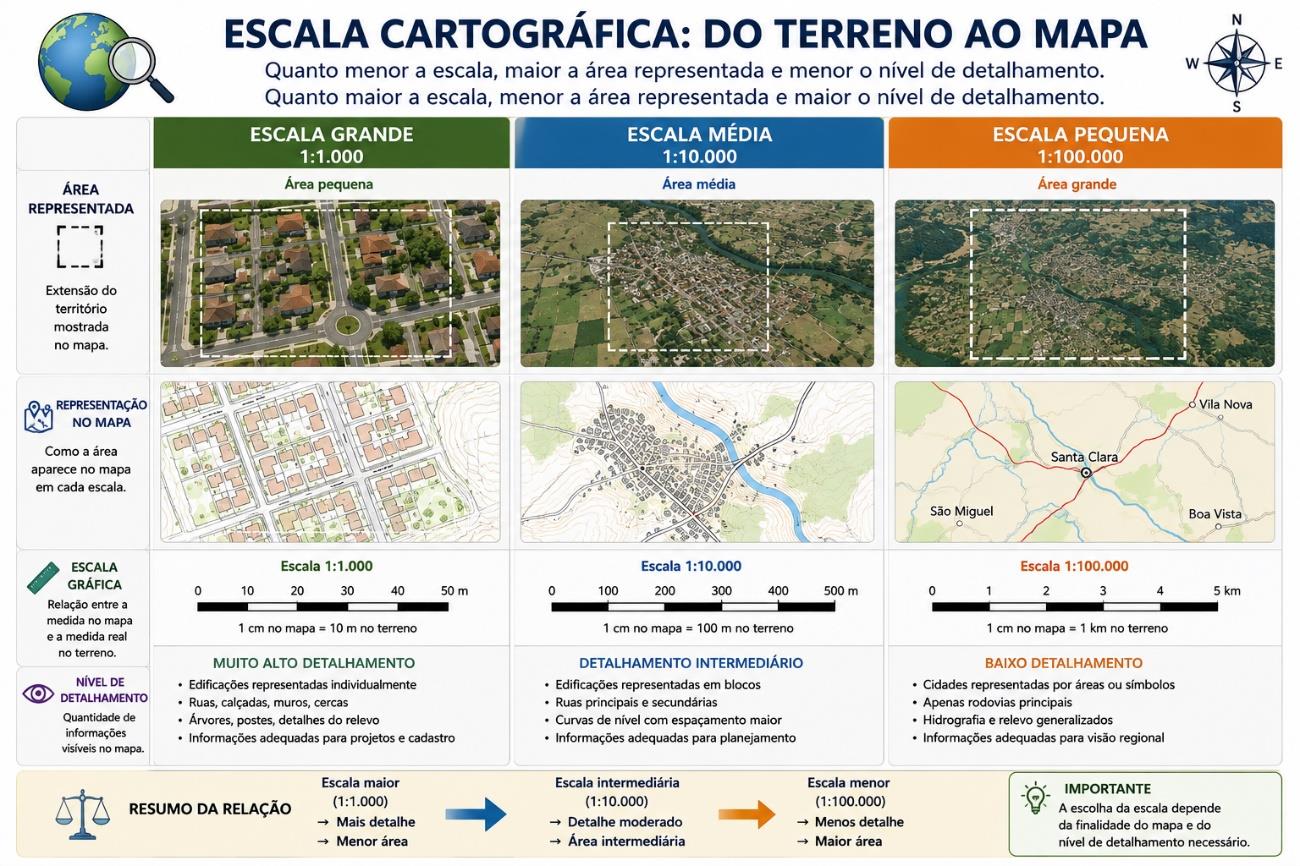

Escala grande e escala pequena

Uma escala como 1:1.000 apresenta maior detalhamento que uma escala 1:100.000, considerando a mesma área de interesse. Isso ocorre porque, na escala 1:1.000, uma unidade no documento representa uma distância muito menor no terreno.

Escala maior → maior detalhamento → menor área representada. Escala menor → menor detalhamento → maior área representada.

Essa relação é fundamental para a Agrimensura, pois a escolha da escala deve ser compatível com a finalidade do levantamento e com o nível de detalhamento necessário.

Sistema de referência e coordenadas

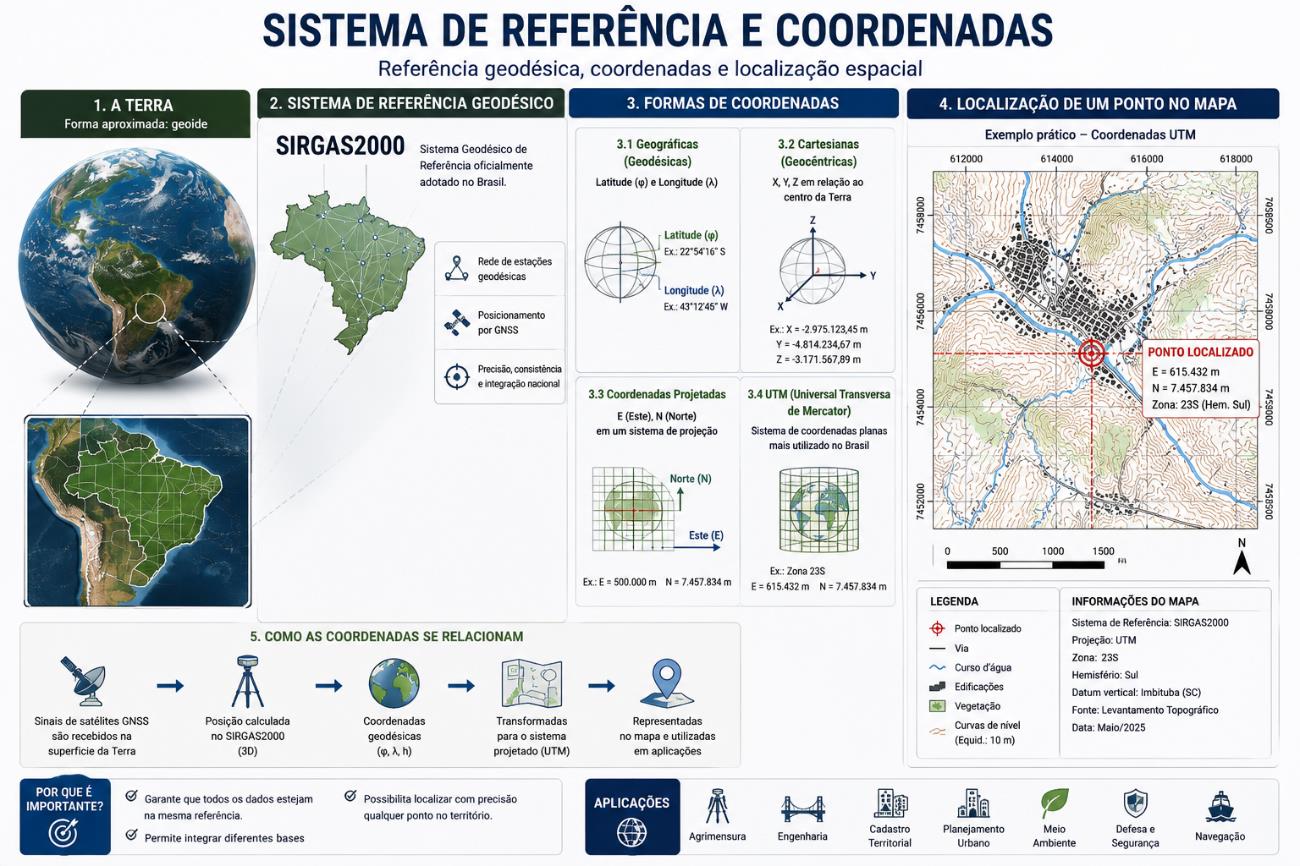

Para que uma informação possa ser corretamente localizada em um mapa, é necessário estabelecer onde ela está. Essa localização é realizada por meio de coordenadas vinculadas a um sistema de referência.

No Brasil, o SIRGAS2000 é o sistema geodésico de referência oficialmente adotado. O IBGE informa que, desde 25 de fevereiro de 2015, o SIRGAS2000 é o único sistema geodésico de referência oficialmente adotado no país.

Um sistema geodésico de referência permite determinar a posição dos pontos da superfície terrestre por meio de coordenadas, que podem ser apresentadas, entre outras formas, como:

• latitude e longitude
• coordenadas cartesianas
• coordenadas projetadas
• coordenadas planas, como as utilizadas no sistema UTM

O sistema de referência é especialmente importante na integração de diferentes bases cartográficas. Se duas bases utilizarem referências incompatíveis ou forem transformadas de maneira inadequada, podem surgir deslocamentos e inconsistências espaciais — o IBGE destaca justamente que o uso de sistemas de referência diferentes pode provocar inconsistências e imprecisões na combinação de bases de dados georreferenciadas.

Projeções cartográficas

A superfície terrestre possui uma forma aproximadamente curva, enquanto mapas são representados em uma superfície plana. Do ponto de vista geométrico, é impossível achatar uma esfera sem esticar ou rasgar partes dela. As projeções cartográficas são os métodos matemáticos utilizados para realizar essa transformação e toda projeção envolve uma escolha deliberada sobre qual propriedade manter e qual distorcer.

As deformações podem afetar:

• áreas
• distâncias
• ângulos
• formas
• direções

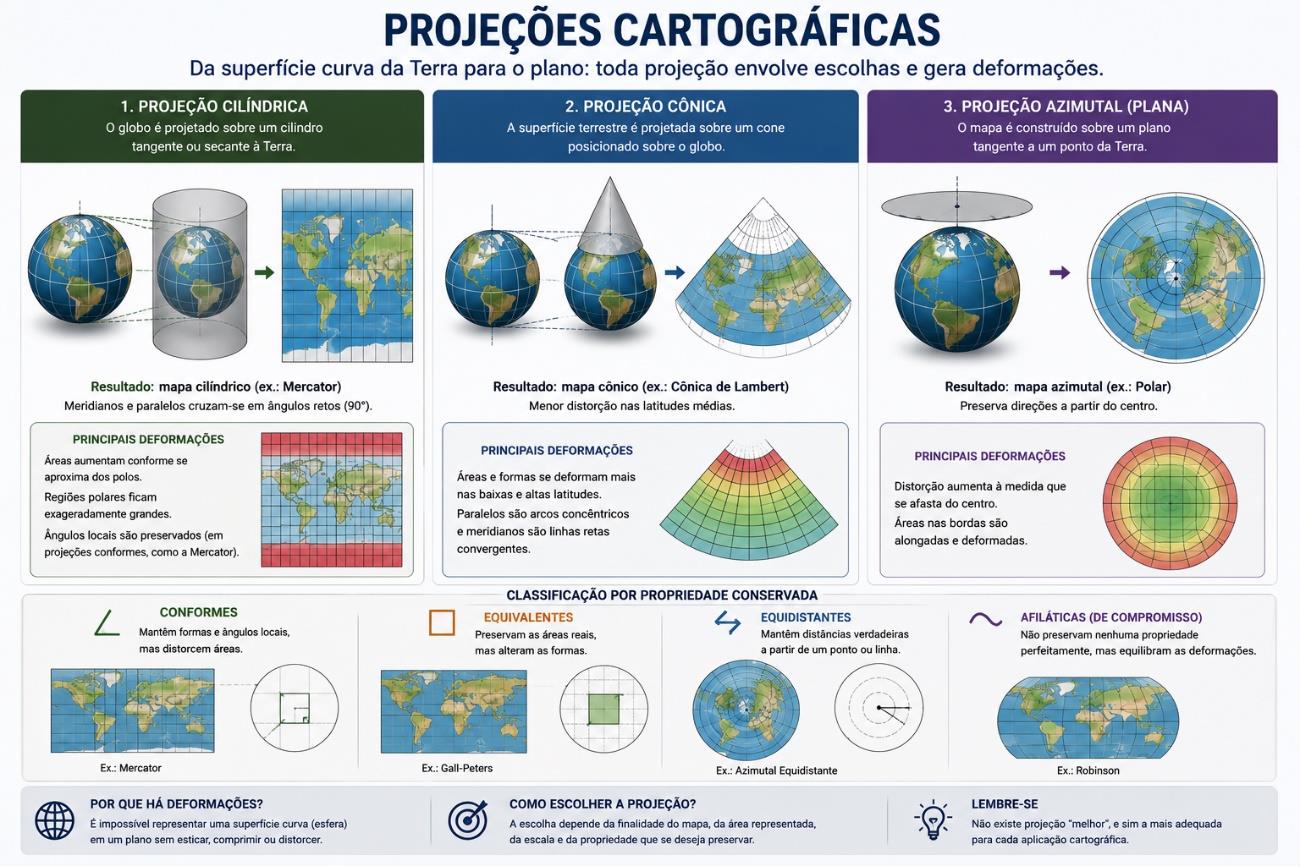

Superfícies de projeção

• Projeção cilíndrica: o globo é projetado sobre um cilindro tangente ou secante à Terra; meridianos e paralelos cruzam-se em ângulos retos. É o modelo mais comum para mapas-múndi.
• Projeção cônica: a superfície terrestre é projetada sobre um cone posicionado sobre o globo. Apresenta menor distorção nas latitudes médias, sendo adequada ao mapeamento de continentes.
• Projeção azimutal (plana): o mapa é construído sobre um plano tangente a um ponto específico da Terra, geralmente um dos polos. Preserva direções exatas a partir do centro, sendo utilizada na navegação aérea.

Classificação por propriedade conservada

• Conformes: mantêm as formas e ângulos dos territórios, mas distorcem acentuadamente as proporções de área conforme se aproximam dos polos.
• Equivalentes: preservam as proporções reais das áreas, mas alteram o formato visual dos continentes.
• Equidistantes: mantêm distâncias precisas a partir de um ponto ou linha de referência.
• Afiláticas (de compromisso): não preservam nenhuma propriedade de forma perfeita, buscando equilíbrio visual e redução da distorção geral.

Comparativo das principais projeções globais

Na prática profissional, a projeção deve ser escolhida considerando a extensão da área, a localização, a escala e a finalidade do produto.

Sistema UTM

O sistema Universal Transversa de Mercator (UTM) é amplamente utilizado na produção cartográfica e em levantamentos de engenharia, topografia e Agrimensura. O território é dividido em zonas longitudinais, permitindo representar regiões do globo em um sistema de coordenadas planas, expressas principalmente por:

• E — Easting, ou coordenada Este
• N — Northing, ou coordenada Norte
• zona UTM
• hemisfério

É importante compreender que uma coordenada UTM isolada não é suficiente para identificar inequivocamente um ponto: é necessário conhecer também a zona, o hemisfério e o sistema de referência utilizado. A utilização correta do sistema de referência e da projeção é indispensável para que diferentes levantamentos possam ser integrados.

Elementos fundamentais de um mapa

Um mapa precisa apresentar informações suficientes para que o usuário consiga compreender o que está sendo representado. Entre os principais elementos estão:

• título
• legenda
• escala
• orientação
• sistema de coordenadas
• sistema de referência
• fonte dos dados
• data ou época dos dados, quando pertinente
• identificação do responsável pela produção
• elementos gráficos
• convenções cartográficas

A legenda explica o significado dos símbolos utilizados; a escala permite relacionar distâncias no documento às distâncias no terreno; a orientação auxilia na identificação das direções; as coordenadas permitem localizar espacialmente os elementos; e as fontes e metadados ajudam a compreender a origem e as características dos dados utilizados.

Um mapa tecnicamente correto não deve ser avaliado apenas pela aparência. Sua qualidade depende também da consistência dos dados, do sistema de referência, da escala, da precisão e da adequação à finalidade.

Simbologia e linguagem cartográfica

A Cartografia utiliza uma linguagem gráfica para transformar informações complexas em representações compreensíveis. Os elementos podem ser representados por pontos, linhas, polígonos, cores, padrões, símbolos, textos e diferentes espessuras e estilos de linhas. Por exemplo:

• Ponto → marco geodésico, poste, equipamento ou ponto de interesse.
• Linha → estrada, rio, ferrovia ou limite.
• Polígono → lote, município, área de preservação, propriedade ou bacia hidrográfica.

A escolha dos símbolos deve considerar a escala e a finalidade do mapa. Em uma escala pequena, determinados elementos precisam ser generalizados ou simplificados; em uma escala grande, é possível representar maior quantidade de detalhes.

Generalização cartográfica

A generalização cartográfica é o processo de selecionar, simplificar, agregar ou deslocar elementos para que possam ser representados adequadamente em determinada escala. Isso é necessário porque o território contém muito mais informação do que pode ser representada em um único mapa. Ao reduzir a escala, torna-se necessário decidir:

• O que manter?
• O que simplificar?
• O que eliminar?
• O que destacar?

Por exemplo, uma rede viária detalhada de uma cidade pode apresentar centenas de ruas em uma escala cadastral. Quando a representação passa para uma escala regional, muitas dessas ruas deixam de ser representadas individualmente. A generalização não significa simplesmente eliminar informações: ela deve preservar aquilo que é relevante para a finalidade do mapa.

Cartografia topográfica, cadastral e temática

Cartografia topográfica

A Cartografia topográfica representa elementos naturais e artificiais do território, incluindo relevo, hidrografia, sistema viário, localidades, obras e outras feições. Entre seus produtos podem estar cartas topográficas, bases cartográficas, mapas planialtimétricos, modelos de relevo e produtos derivados.

O IBGE mantém bases cartográficas contínuas do Brasil em diferentes escalas. A Base Cartográfica Contínua do Brasil 1:250.000 (BC250), por exemplo, fornece uma visão integrada do território nacional e apoia atividades de planejamento, monitoramento e gestão territorial.

Cartografia cadastral

A Cartografia cadastral trabalha com representações de maior detalhamento territorial, especialmente relacionadas a parcelas, lotes, edificações, vias e demais elementos necessários à gestão cadastral. Sua integração com o Cadastro Territorial Multifinalitário permite relacionar a geometria das parcelas com diferentes informações temáticas:

Levantamento → coordenadas → geometria → parcela → atributos → banco de dados → mapa cadastral.

Nesse contexto, a Cartografia deixa de ser apenas uma representação visual e passa a integrar uma estrutura de informações territoriais, especialmente importante para a Agrimensura, o planejamento urbano, a tributação, a regularização fundiária e a gestão municipal.

Cartografia temática

A Cartografia temática concentra-se na representação de determinado fenômeno ou tema, como população, densidade demográfica, uso e cobertura da terra, geologia, solos, vegetação, recursos hídricos, infraestrutura, riscos ambientais, economia, saúde e transporte.

O objetivo não é simplesmente mostrar onde estão os objetos, mas comunicar uma informação específica relacionada ao espaço. Um mapa de densidade populacional, por exemplo, utiliza símbolos e cores para comunicar a distribuição espacial da população.

Cartografia digital

A evolução tecnológica transformou profundamente a produção cartográfica. A Cartografia contemporânea utiliza computadores, bancos de dados, Sistemas de Informação Geográfica, GNSS, imagens orbitais, drones, fotogrametria, laser scanner, modelos digitais, inteligência computacional e serviços de mapas na internet.

O mapa deixou de ser necessariamente um documento estático. Hoje, pode ser:

• interativo
• pesquisável
• atualizado dinamicamente
• associado a bancos de dados
• consultado em diferentes escalas
• integrado a outras aplicações

A Cartografia digital também facilita a atualização das bases, a análise espacial e a produção de diferentes produtos a partir dos mesmos dados.

Cartografia e Sistemas de Informação Geográfica

A Cartografia possui uma relação estreita com os Sistemas de Informação Geográfica (SIG), mas Cartografia e SIG não são sinônimos. A Cartografia concentra-se na representação e comunicação da informação espacial, enquanto o SIG fornece ferramentas para armazenar, organizar, analisar, consultar e visualizar dados geográficos.

Em um SIG, diferentes camadas podem ser combinadas:

Imagem aérea ↓ Topografia ↓ Parcelas ↓ Edificações ↓ Hidrografia ↓ Infraestrutura ↓ Uso do solo ↓ Zoneamento

O resultado é uma representação integrada do território.

Cartografia e sensoriamento remoto

As imagens obtidas por satélites, aeronaves e drones são importantes fontes de informação para a Cartografia. O sensoriamento remoto permite observar grandes áreas sem a necessidade de levantamento direto de todos os elementos em campo. Essas imagens podem ser utilizadas para:

• atualização cartográfica
• identificação de alterações territoriais
• mapeamento de uso e cobertura da terra
• apoio à produção de ortofotos
• planejamento urbano
• monitoramento ambiental
• atualização de bases geográficas

Entretanto, uma imagem não deve ser automaticamente confundida com um mapa. Para que uma informação possa ser utilizada cartograficamente, devem ser considerados aspectos como sistema de referência, geometria, resolução, escala, precisão, processamento e finalidade.

Cartografia e fotogrametria

A Fotogrametria fornece importantes dados para a produção cartográfica. A partir de fotografias aéreas ou imagens obtidas por drones, é possível gerar:

• ortofotos
• modelos digitais de superfície
• modelos digitais de terreno
• nuvens de pontos
• curvas de nível
• produtos planialtimétricos
• bases cartográficas

Assim, a Fotogrametria atua como fonte de dados para a Cartografia, enquanto a Cartografia organiza e representa essas informações conforme a finalidade do produto.

Controle de qualidade cartográfica

Um mapa precisa apresentar qualidade compatível com sua finalidade. A qualidade cartográfica envolve aspectos como:

• exatidão posicional
• exatidão temática
• consistência lógica
• completude
• resolução
• atualidade
• coerência geométrica
• sistema de referência
• escala
• qualidade da representação

O Decreto nº 89.817/1984, que estabelece as Instruções Reguladoras das Normas Técnicas da Cartografia Nacional, institui critérios relacionados ao Padrão de Exatidão Cartográfica (PEC). O decreto estabelece que 90% dos pontos bem definidos testados no terreno não devem apresentar erro superior ao padrão planimétrico estabelecido e apresenta também critérios para a componente altimétrica.

A avaliação da qualidade cartográfica deve considerar também as especificações técnicas aplicáveis ao produto e ao método de produção. O IBGE mantém documentação normativa e técnica para produtos geoespaciais e cartográficos, incluindo especificações relacionadas a levantamentos, bases cartográficas e padrões de dados.

Metadados cartográficos

Um produto cartográfico precisa ser acompanhado de informações que permitam compreender como, quando, onde e por quem foi produzido. Essas informações são conhecidas como metadados e podem incluir:

• título
• produtor
• data
• escala
• sistema de referência
• projeção
• extensão geográfica
• fonte dos dados
• método de produção
• precisão
• limitações
• formato
• atualização

Os metadados são fundamentais para avaliar se determinado produto pode ser utilizado em um projeto. Um mapa aparentemente adequado pode não ser apropriado se sua escala, referência, precisão ou data forem incompatíveis com a finalidade do trabalho.

Integração e dados geoespaciais

A integração das informações geoespaciais exige padrões que permitam o compartilhamento entre diferentes instituições e sistemas. No Brasil, a Infraestrutura Nacional de Dados Espaciais (INDE) possui papel importante nesse processo. O IBGE informa que suas bases cartográficas são estruturadas segundo padrões do Sistema Cartográfico Nacional e atendem aos padrões da INDE.

A adoção de padrões favorece:

• interoperabilidade
• compartilhamento
• padronização
• integração de bases
• reutilização dos dados
• atualização
• disseminação das informações

Cartografia na Agrimensura

O profissional de Agrimensura trabalha com informações espaciais obtidas por diferentes métodos e precisa transformá-las em produtos que possam ser interpretados e utilizados por outras pessoas e áreas profissionais. A relação pode ser resumida em:

• Geodésia → referência
• Topografia → levantamento
• GNSS → posicionamento
• Fotogrametria → aquisição de dados
• Sensoriamento remoto → observação espacial
• Geoprocessamento → tratamento e análise
• Cartografia → representação e comunicação

Essa integração permite produzir mapas, plantas, cartas, bases cartográficas e outros produtos utilizados em projetos de engenharia, cadastro, infraestrutura, planejamento territorial e gestão ambiental.

Aplicações da Cartografia

A Cartografia está presente em praticamente todas as atividades que dependem da localização e interpretação espacial. Entre suas principais aplicações estão:

• Planejamento territorial: representação de municípios, bairros, áreas urbanas e rurais e suas características territoriais.
• Engenharia: produção de bases para projetos rodoviários, ferroviários, saneamento, barragens, obras civis e infraestrutura.
• Agrimensura: representação de levantamentos topográficos, cadastrais, geodésicos e territoriais.
• Cadastro: representação de parcelas, lotes, edificações e demais elementos cadastrais.
• Meio ambiente: mapeamento de vegetação, recursos hídricos, áreas protegidas, uso do solo e áreas de risco.
• Agricultura: mapeamento de propriedades, culturas, produtividade, relevo e uso da terra.
• Navegação: produção de cartas e informações utilizadas para orientação e segurança.
• Defesa e segurança: produção e análise de informações espaciais para planejamento e operações.
• Gestão pública: apoio à tomada de decisões em infraestrutura, saúde, transporte, habitação, saneamento e planejamento.
• Ciência e pesquisa: representação e análise de fenômenos físicos, ambientais, sociais e econômicos.

O futuro da Cartografia

A Cartografia continua evoluindo com o desenvolvimento das geotecnologias. A tendência é de maior integração entre:

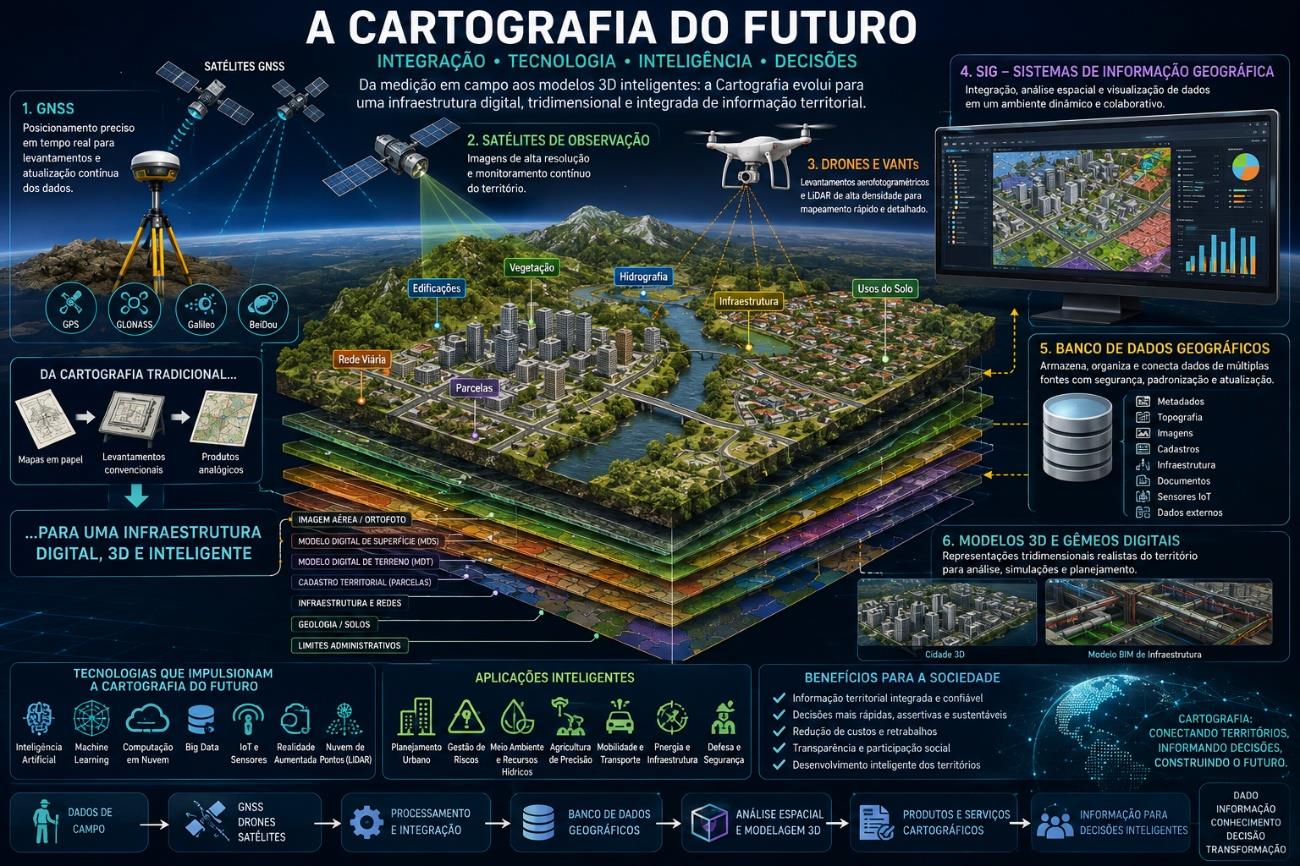

GNSS + sensores + drones + satélites + inteligência computacional + SIG + bancos de dados + plataformas web.

Os mapas tornam-se cada vez mais:

• digitais
• tridimensionais
• interativos
• atualizados
• automatizados
• integrados a bancos de dados
• acessíveis em tempo real

Ao mesmo tempo, os fundamentos cartográficos continuam indispensáveis. Tecnologias mais modernas não eliminam a necessidade de compreender escala, referência geodésica, projeção, precisão, generalização, simbologia e qualidade dos dados. A tecnologia amplia a capacidade de produzir mapas, mas é o conhecimento cartográfico que permite produzir representações adequadas à finalidade.

Definição-síntese

Cartografia é o conjunto de conhecimentos, métodos e operações destinados à representação, análise e comunicação de informações espaciais por meio de mapas, cartas, plantas e outras formas de representação geográfica.

Na perspectiva da Agrimensura, a Cartografia constitui uma etapa essencial para transformar dados posicionados e levantados no território em informação espacial compreensível, mensurável e utilizável. Mais do que produzir mapas, a Cartografia permite organizar e comunicar o conhecimento sobre o espaço geográfico.
