Geodésia

O que é Geodésia e por que ela é importante

A Geodésia é a ciência que estuda a forma, as dimensões e o campo de gravidade da Terra e que determina, com precisão, a posição de pontos sobre a sua superfície.

É a partir dela que existe uma referência comum para localizar qualquer ponto do território. Sem essa referência, medições feitas em épocas, locais e equipamentos diferentes não poderiam ser comparadas nem integradas. Por isso a Geodésia sustenta o posicionamento, o mapeamento e o trabalho técnico da agrimensura, da topografia, da cartografia e da engenharia.

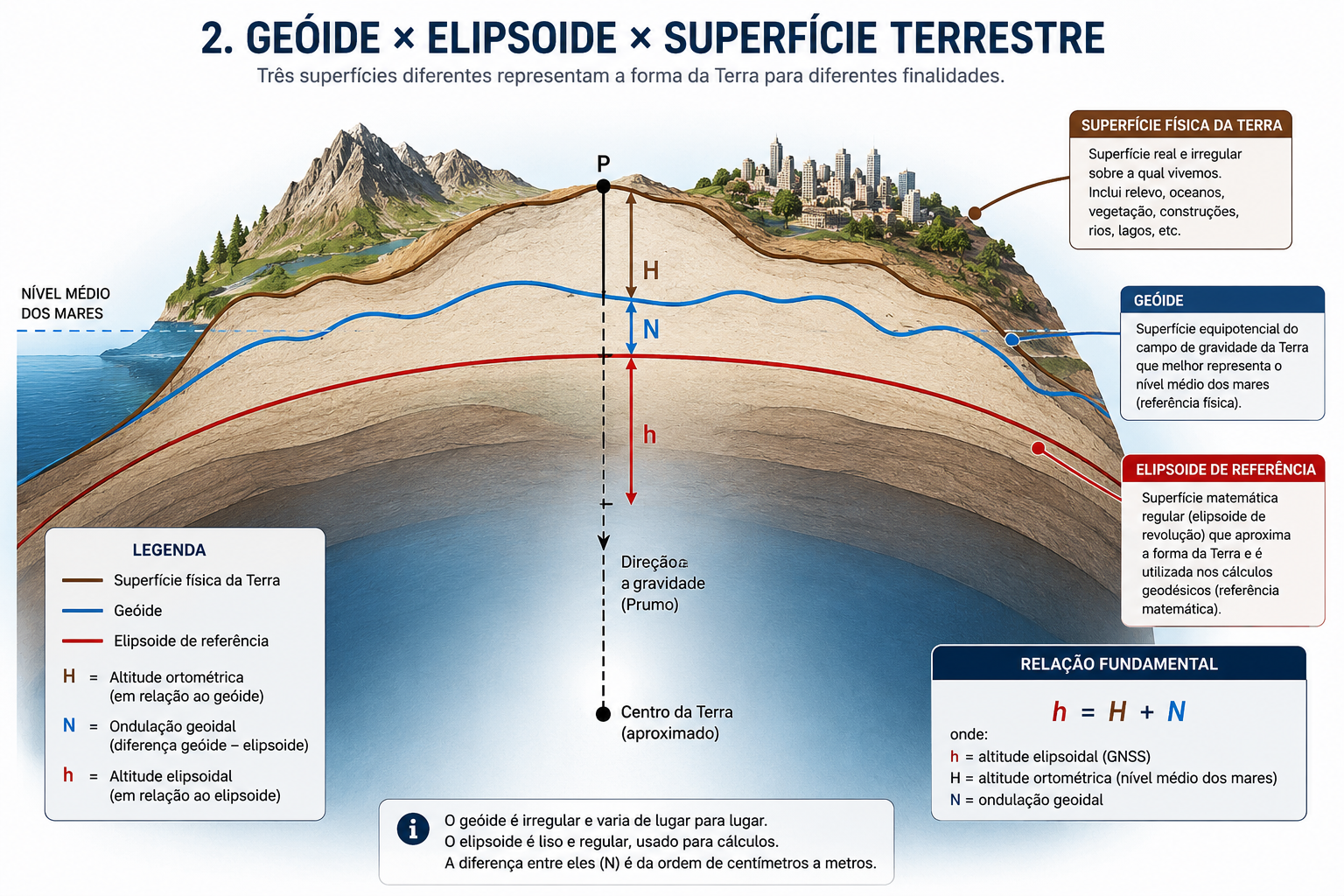

A Terra, o geóide e o elipsoide

A superfície física da Terra é irregular: tem montanhas, vales, oceanos e áreas construídas. Representá-la exige superfícies auxiliares mais simples.

O geóide é a referência física: uma superfície ligada ao comportamento real da gravidade e próxima do nível médio dos mares. Já o elipsoide é a referência matemática: uma figura regular e lisa, definida por poucos parâmetros.

Os cálculos geodésicos são feitos sobre o elipsoide justamente porque ele pode ser descrito por fórmulas simples e estáveis, o que permite calcular distâncias, direções e coordenadas de maneira consistente. O geóide, por ser irregular, é essencial para as altitudes, mas não serve como base direta de cálculo geométrico.

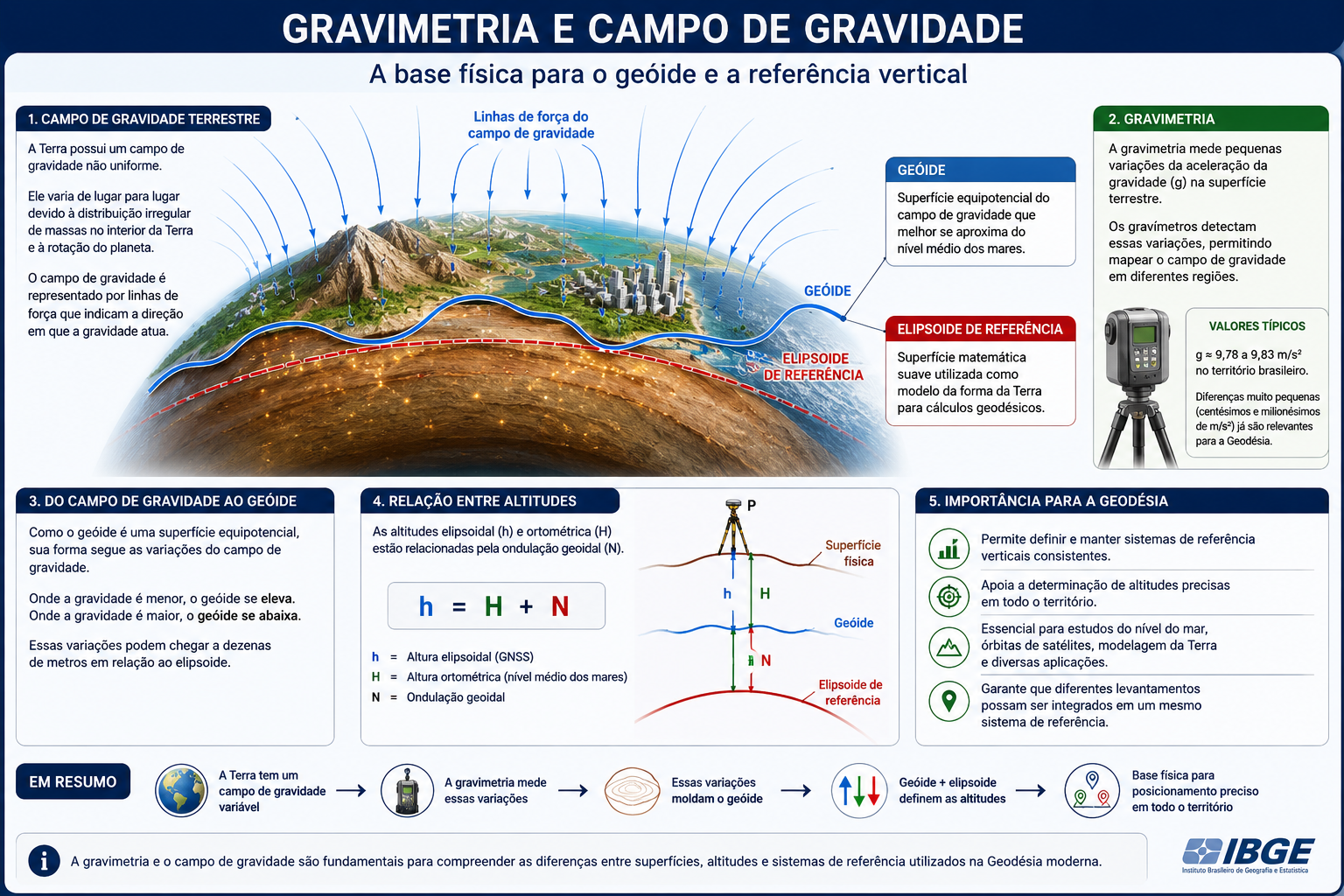

Gravidade e gravimetria

O campo de gravidade da Terra não é uniforme: a distribuição irregular de massas no interior do planeta e a rotação fazem com que a gravidade varie de um lugar para outro.

A gravimetria é a técnica que mede essas pequenas variações da aceleração da gravidade. Os dados obtidos permitem mapear o campo gravitacional e, com isso, definir e refinar o geóide, já que sua forma acompanha o comportamento da gravidade.

Essa relação tem consequência prática direta: é a base física da referência vertical e dos estudos altimétricos, garantindo que altitudes determinadas em regiões distintas pertençam a um mesmo sistema.

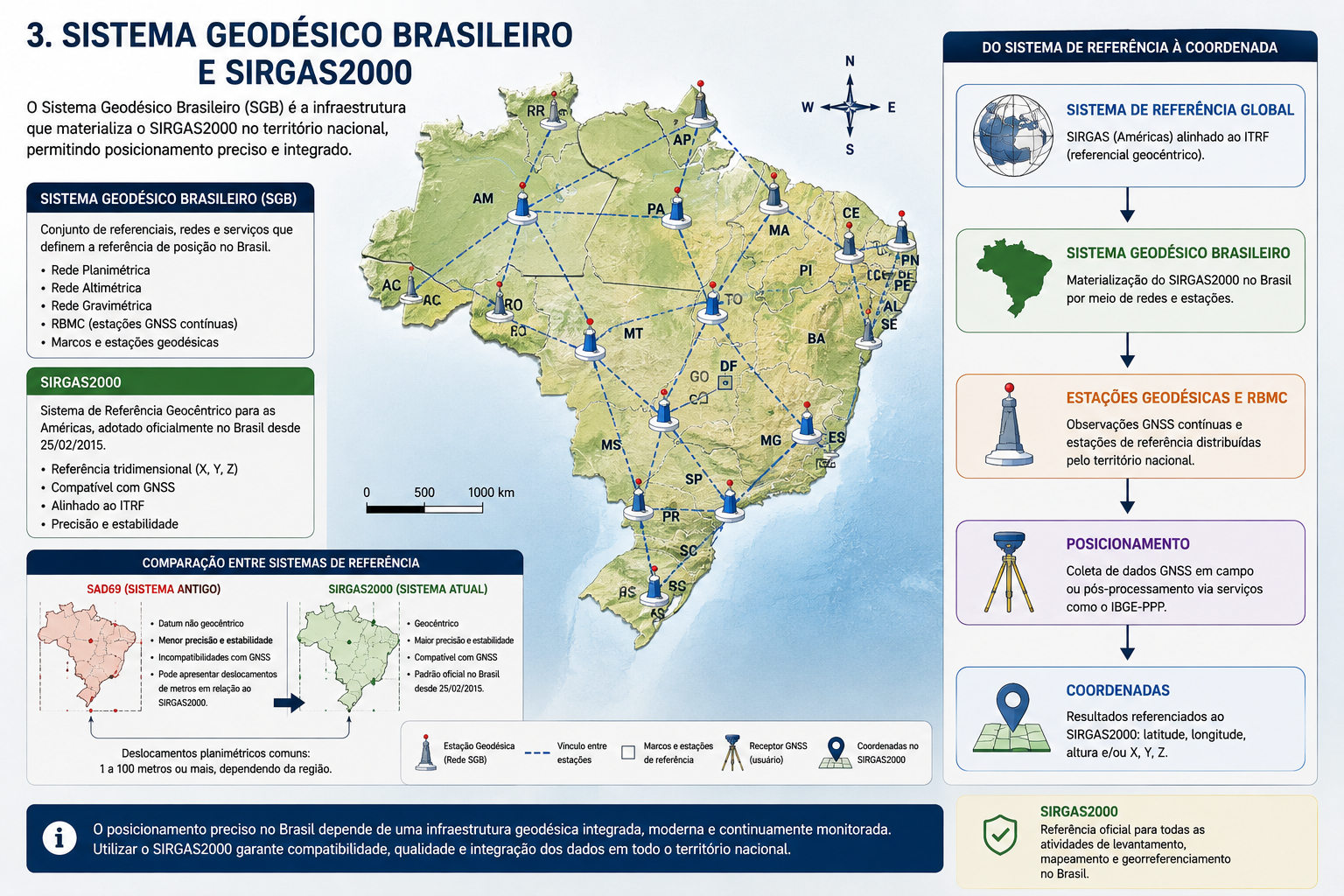

Sistema Geodésico Brasileiro e SIRGAS2000

O Sistema Geodésico Brasileiro (SGB) é a infraestrutura oficial de referência de posição no país. Ele reúne redes, estações e serviços que tornam possível trabalhar com coordenadas consistentes em todo o território.

O SIRGAS2000 é o sistema de referência geocêntrico adotado oficialmente no Brasil e materializado pelo SGB. Adotar uma única referência evita que levantamentos vizinhos fiquem deslocados entre si e assegura a compatibilidade entre projetos, cadastros e bases cartográficas produzidos por diferentes profissionais e instituições.

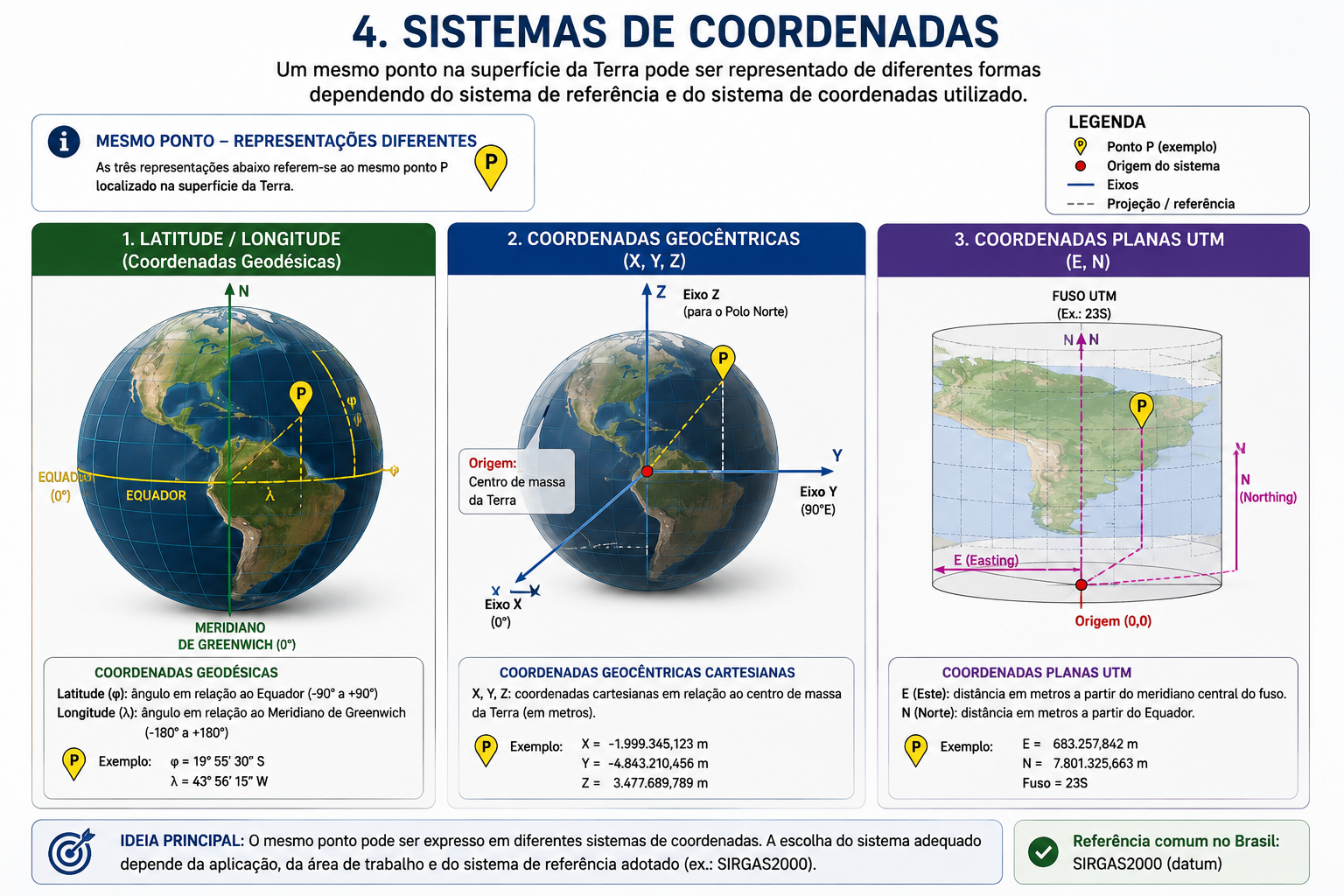

Sistemas de coordenadas

Um mesmo ponto pode ser expresso de formas diferentes, conforme a finalidade do trabalho.

As coordenadas geodésicas (latitude, longitude e altura) descrevem a posição sobre o elipsoide e são a forma natural de comunicar uma localização global. As coordenadas geocêntricas (X, Y, Z) são cartesianas, referidas ao centro de massa da Terra, e aparecem sobretudo em cálculos e no processamento de dados GNSS. As coordenadas planas UTM (E, N) são usadas no dia a dia técnico, quando é preciso trabalhar com medidas em metros sobre um plano.

A escolha depende da aplicação, da extensão da área e do sistema de referência adotado — mas todas descrevem o mesmo ponto.

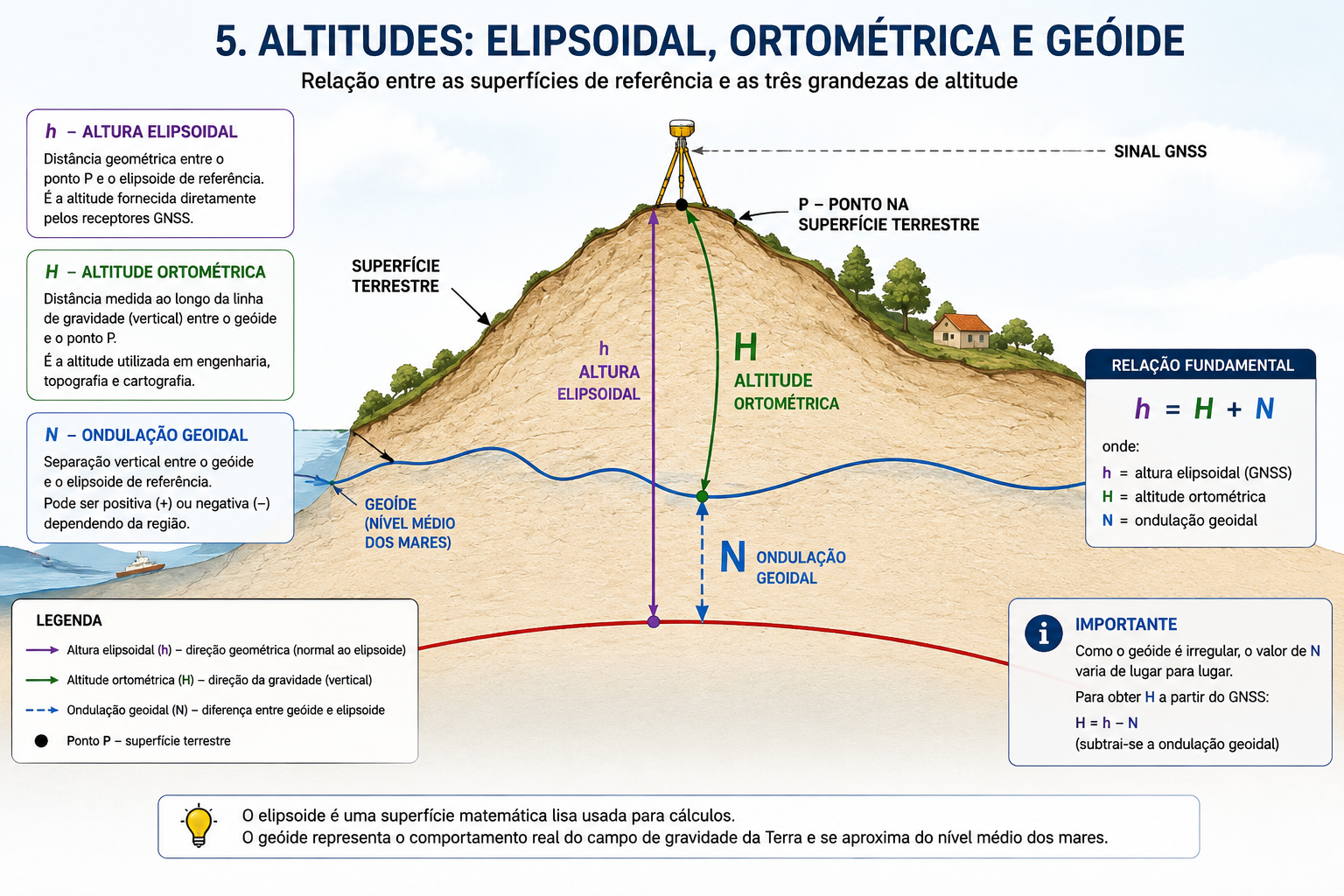

Altitudes e referência vertical

Existem duas altitudes principais e uma grandeza que as conecta. A altitude elipsoidal (h) é medida em relação ao elipsoide e é o valor fornecido diretamente pelo posicionamento GNSS. A altitude ortométrica (H) é medida em relação ao geóide e é a altitude usada na engenharia, na topografia e na cartografia. A diferença entre as duas superfícies é a ondulação geoidal (N).

h = H + N

Como o valor de N varia de região para região, converter a altura obtida pelo GNSS em altitude ortométrica exige um modelo de ondulação geoidal — e é por isso que a referência vertical depende do conhecimento do campo de gravidade.

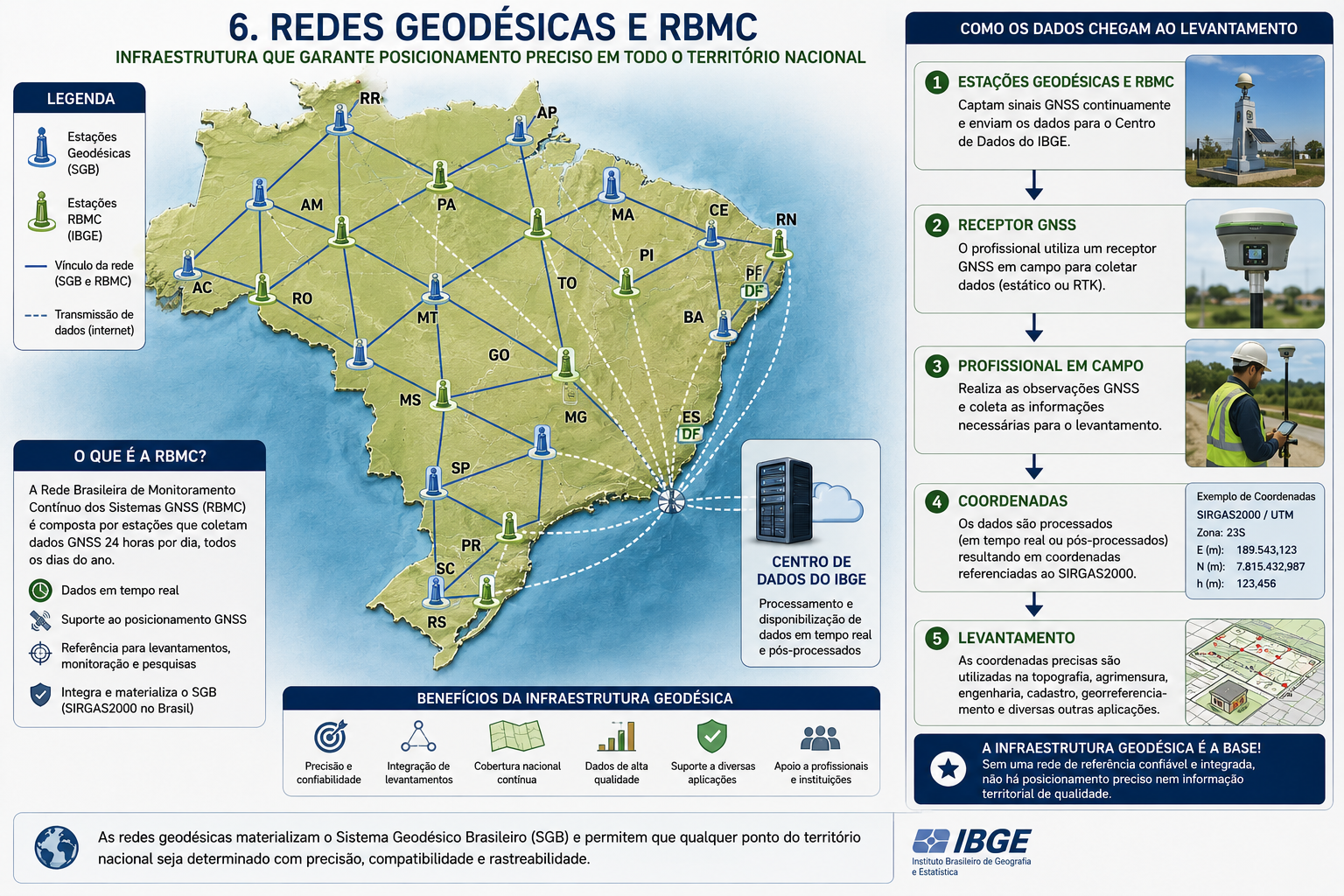

Redes geodésicas e RBMC

Um sistema de referência é um conceito; para ser usado em campo, ele precisa existir fisicamente. Esse é o papel das redes geodésicas: conjuntos de marcos e estações com coordenadas conhecidas, distribuídos pelo território, que materializam a referência.

A Rede Brasileira de Monitoramento Contínuo dos Sistemas GNSS (RBMC) é formada por estações que registram dados de satélite de forma ininterrupta. Esses dados permitem posicionamento em tempo real ou pós-processado, com alta precisão, mesmo em locais distantes de marcos geodésicos.

Na prática, é essa infraestrutura que garante que um levantamento realizado hoje, em qualquer estado, possa ser integrado com segurança a outros trabalhos.

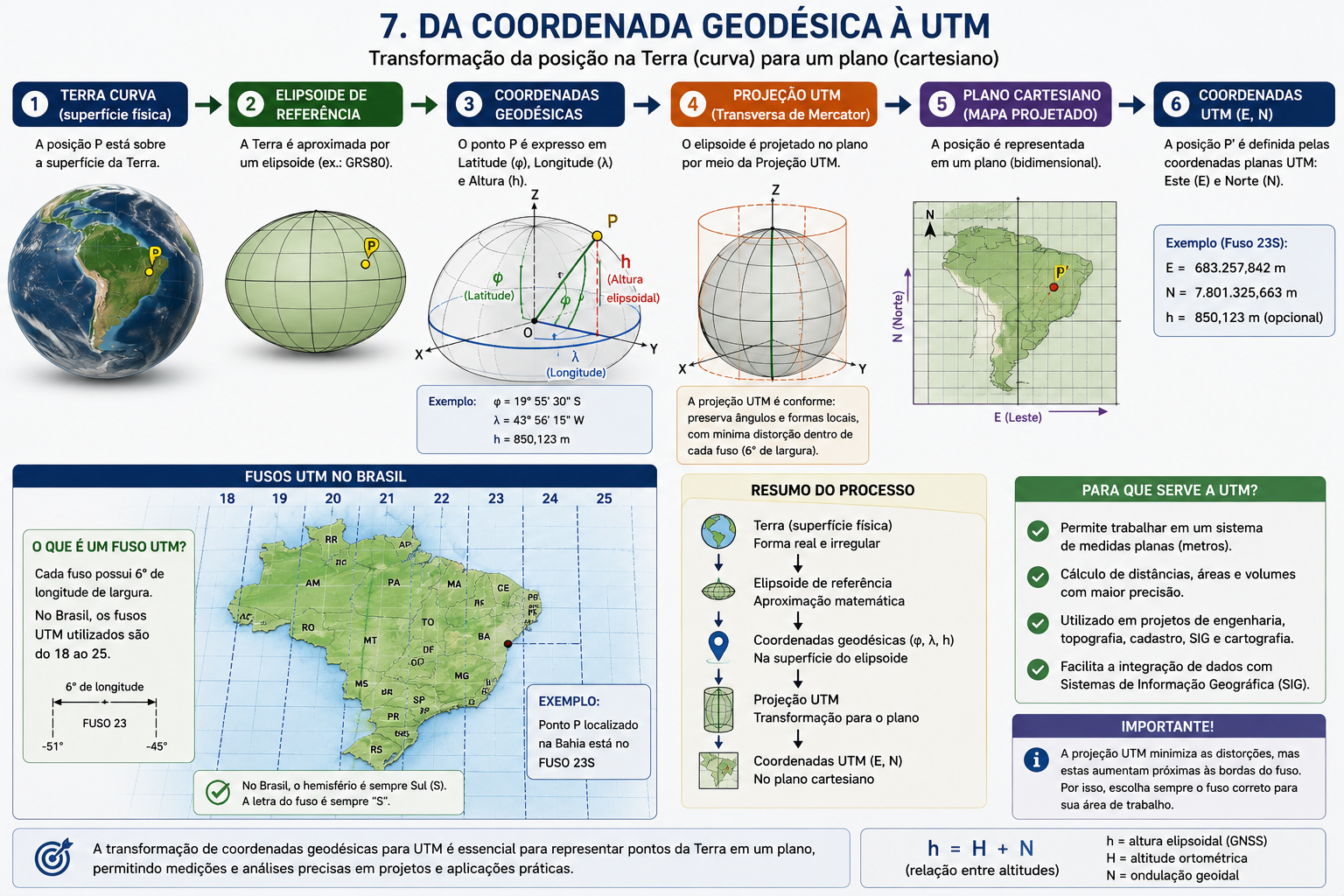

Da coordenada geodésica à UTM

O caminho é sempre o mesmo: a Terra é aproximada por um elipsoide, o ponto é expresso em coordenadas geodésicas e, para ser representado em um plano, passa por uma projeção cartográfica — no Brasil, normalmente a UTM — resultando em coordenadas Este (E) e Norte (N), em metros.

A projeção divide a superfície em fusos, cada um com 6° de longitude, para manter as deformações dentro de limites aceitáveis. Por isso todo trabalho deve indicar o fuso utilizado e evitar misturar áreas de fusos diferentes.

A vantagem prática é direta: no plano, distâncias, áreas e volumes podem ser calculados em metros, o que atende às necessidades de levantamentos, projetos de engenharia e cadastro.

Geodésia aplicada

A Geodésia não é um assunto isolado: ela fornece a base de referência e de posicionamento utilizada em praticamente todas as atividades que envolvem território.

• Agrimensura
• Topografia
• Georreferenciamento
• Cartografia
• Engenharia
• Cadastro territorial
• GNSS
• Planejamento territorial
