Datum Geodésico

Conceito e finalidade

O datum geodésico é o conjunto de parâmetros que define o tamanho, a forma e a posição do elipsoide de referência em relação à Terra, de modo que o elipsoide, o geoide e a superfície física terrestre guardem entre si uma relação conhecida a partir de um ponto comum de referência.

Sua finalidade é dar sentido físico às coordenadas: sem um datum, valores de latitude, longitude e altitude não indicam posição alguma, pois não estão amarrados a nenhuma superfície materializada. É o datum que permite determinar e representar posições de forma consistente, integrando levantamentos realizados em épocas, regiões e métodos diferentes.

No posicionamento geodésico, o datum é a base sobre a qual se apoiam as redes de controle, o cálculo de coordenadas e os sistemas de projeção. Todo sistema de coordenadas geodésicas está, necessariamente, associado a um datum.

Elementos do datum

Um datum geodésico reúne elementos geométricos e de posicionamento que, em conjunto, fixam a referência adotada.

• Elipsoide de referência adotado
• Tamanho e forma do elipsoide (semieixo maior e achatamento)
• Posição do elipsoide em relação à Terra
• Orientação dos eixos do elipsoide
• Origem do sistema (ponto comum ou centro de massa)
• Sistema de coordenadas associado
• Parâmetros de transformação para outras referências

O tamanho e a forma são dados pelos parâmetros do elipsoide; a posição e a orientação definem como esse elipsoide se encaixa em relação ao corpo terrestre. A origem pode ser um ponto materializado na superfície, nos datums clássicos, ou o próprio centro de massa da Terra, nos datums modernos.

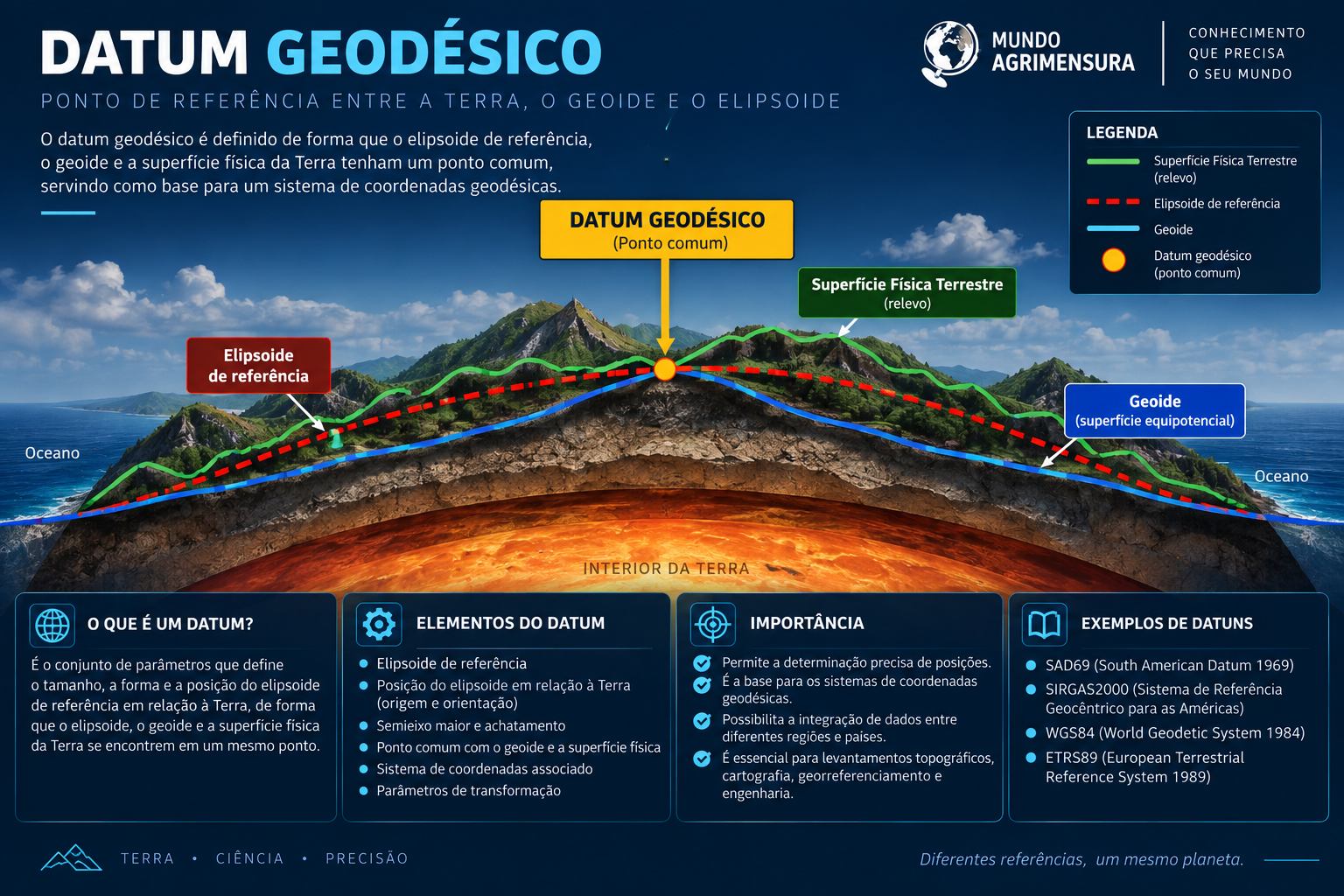

Relação entre as superfícies

Três superfícies convivem no trabalho geodésico. A superfície física terrestre é o relevo real, irregular, onde as medições acontecem. O geoide é a superfície equipotencial do campo de gravidade, próxima do nível médio dos mares, e serve de referência para as altitudes. O elipsoide de referência é a superfície matemática regular, sobre a qual os cálculos são executados.

O datum geodésico é justamente o elo entre elas: estabelece uma referência que relaciona a Terra, o geoide e o elipsoide de referência, fixando um ponto comum a partir do qual todas as posições passam a ser expressas de maneira coerente.

Datum horizontal

O datum horizontal é a referência utilizada para a posição planimétrica. É ele que dá significado à latitude e à longitude geodésicas, pois define sobre qual elipsoide, em que posição e com que orientação esses ângulos são medidos.

Coordenadas horizontais, redes planimétricas e sistemas de projeção cartográfica derivam diretamente do datum horizontal adotado. Alterar o datum altera os valores de latitude e longitude de um mesmo ponto físico.

Datum vertical

O datum vertical é a referência adotada para as altitudes. Ele se apoia no geoide e nas superfícies equipotenciais do campo de gravidade, sendo materializado, em geral, a partir de observações maregráficas que definem um nível de referência, do qual parte a rede altimétrica.

A distinção é essencial: o datum horizontal responde por onde o ponto está no plano geodésico, sobre o elipsoide, enquanto o datum vertical responde por quanto o ponto está acima da referência física de altitudes. São referências independentes, com naturezas diferentes — uma geométrica, outra física.

Datum local e geocêntrico

Datum local

O datum local é desenvolvido para atender bem a determinada região. Seu elipsoide é posicionado de modo a melhor se ajustar ao geoide naquela área, com origem e orientação próprias, normalmente amarradas a um ponto materializado em campo. Está diretamente associado às redes geodésicas clássicas, estabelecidas por triangulação e trilateração.

Fora da região para a qual foi concebido, o ajuste se degrada, o que dificulta a integração de dados entre países e continentes.

Datum geocêntrico

O datum geocêntrico tem sua origem no centro de massa da Terra, e não em um ponto da superfície. Essa concepção é a adequada às técnicas modernas de posicionamento por satélite, já que as órbitas dos satélites se referem ao centro de massa terrestre.

Por isso, os sistemas GNSS operam em referências geocêntricas, permitindo integração global de dados e compatibilidade direta entre levantamentos realizados em diferentes regiões.

Exemplos de datums e referências

No Brasil e no mundo, alguns sistemas se destacam pelo uso corrente ou histórico.

SAD69 — South American Datum 1969, datum local sul-americano, com origem materializada em ponto da superfície. Referência clássica usada por décadas no Brasil em cartografia e levantamentos.

SIRGAS2000 — Sistema de Referência Geocêntrico para as Américas, geocêntrico, adotado oficialmente no Brasil como sistema de referência geodésico. Compatível com o posicionamento por satélite.

WGS84 — World Geodetic System 1984, sistema geocêntrico global associado ao GPS, empregado mundialmente em navegação e posicionamento.

ETRS89 — European Terrestrial Reference System 1989, referência adotada na Europa, vinculada à placa euro-asiática.

Datum e coordenadas

Um mesmo ponto físico pode apresentar valores de coordenadas diferentes quando representado em diferentes referências geodésicas. O ponto não se moveu: mudou a superfície de referência sobre a qual suas coordenadas são expressas.

Por isso, informar o datum é tão importante quanto informar os próprios valores. Coordenadas sem indicação da referência são informação incompleta, e misturar dados de datums distintos produz deslocamentos sistemáticos que podem alcançar dezenas de metros.

Transformação entre datums

Quando dados de origens diferentes precisam conviver, é necessário transformá-los para uma referência comum. A transformação entre datums utiliza parâmetros que descrevem as diferenças de origem, orientação e escala entre os sistemas envolvidos.

Esses parâmetros são aplicados no cálculo de conversão das coordenadas, compatibilizando bases cartográficas, levantamentos antigos e dados recentes. O cuidado essencial é identificar corretamente o datum de origem e o de destino: um parâmetro aplicado ao sistema errado introduz erro em vez de corrigi-lo.

Datum e GNSS

O posicionamento por satélite fornece coordenadas em referências geocêntricas. O GPS opera em WGS84, enquanto no Brasil o sistema oficial é o SIRGAS2000 — sistemas muito próximos entre si, embora não idênticos em todas as épocas de referência.

As redes geodésicas nacionais, incluindo as estações de monitoramento contínuo, materializam o SIRGAS2000 em campo e permitem que o posicionamento GNSS produza resultados diretamente compatíveis com a referência oficial exigida em georreferenciamento e cartografia.

Aplicações

O datum geodésico está presente em toda atividade que dependa de posição confiável e comparável.

• Geodésia
• Topografia
• Cartografia
• Georreferenciamento
• Cadastro territorial
• Engenharia
• Sistemas de Informação Geográfica
• Integração de bases cartográficas
• Posicionamento GNSS
